晶圆测试为什么离不开探针台

一块完整晶圆上，密布数万颗微小裸片。在划片、封装之前，必须完成一轮完整晶圆电性测试（行业简称 CP 测试），筛选短路、漏电、性能不达标的不良芯片。

晶圆测试环节，探针台是唯一不可替代的精密核心设备，没有它，整片晶圆的品质管控、成本控制、工艺优化全部无从谈起。

一、探针台测试流程

功率芯片、存储、射频芯片封装成本高昂，单颗封装耗材、人工、设备损耗叠加成本可观。若等到封装完成才测出芯片失效，整批不良品全部报废，损耗直接翻倍。

探针台完整测试流程：晶圆装载→自动取片→晶圆扫直对位→逐 Die 探针测试→实时数据采集→良率 Pass/Fail 判定→不良芯片标记→测试完成自动退片。测试后生成晶圆良率分布图（Wafer Map），仅筛选合格芯片进入划片、封装工序，从源头杜绝无效封装，大批量生产可直接降低 30% 以上综合制造成本。

二、全场景兼容，覆盖研发、量产、极限可靠性测试

一台高效高精度探针台，适配半导体全产业链需求，无可替代：

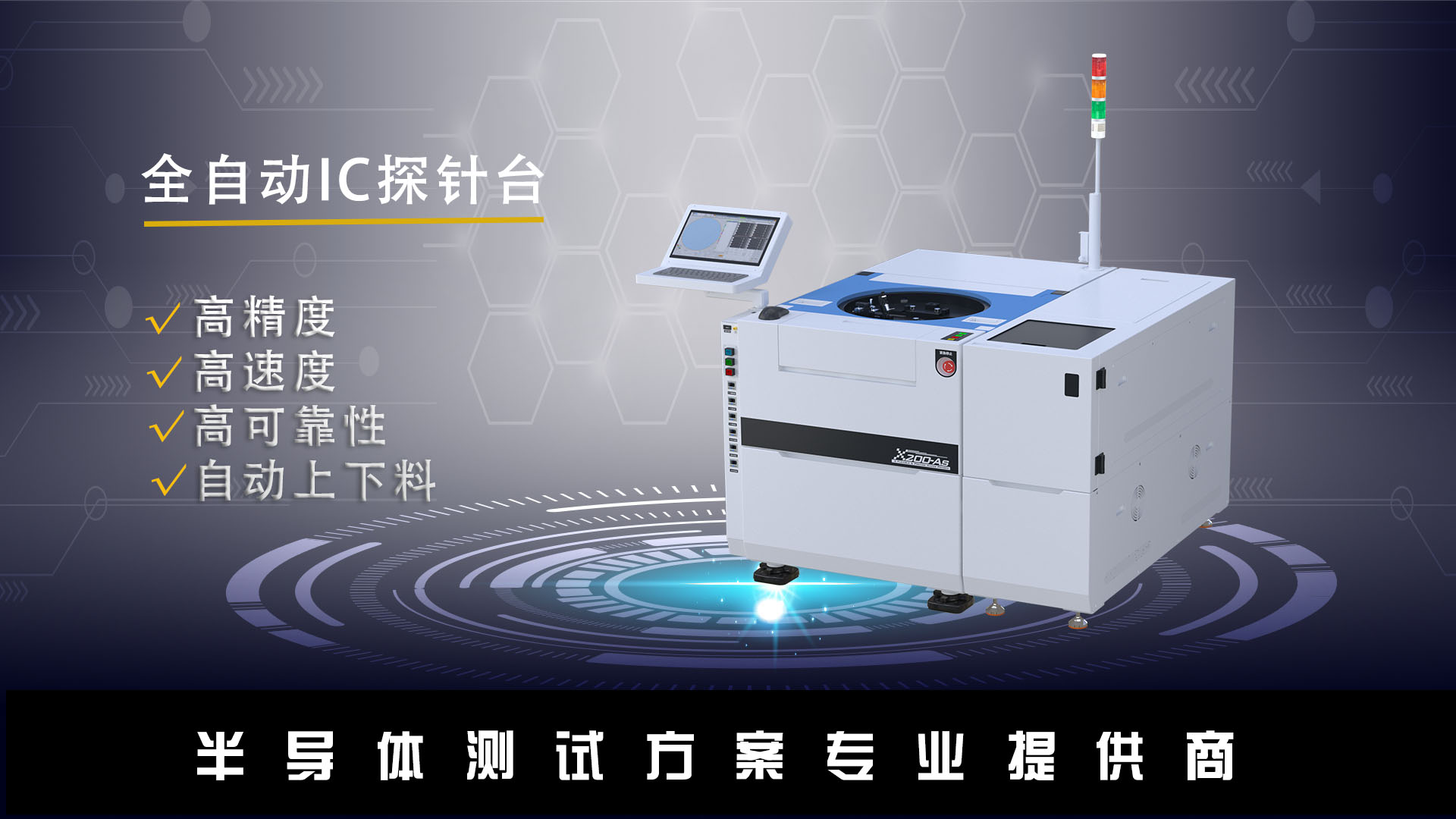

• 量产全自动机型：适配 6/8/12 寸整片晶圆高速 CP 测试，24 小时不间断自动上下片，适配封测厂大批量产线；
• 半自动 / 手动机型：芯片设计公司、高校实验室研发抽检、器件表征；
• 高低温真空探针台：-55℃~200℃宽温区、真空环境，模拟芯片车载、航天极端工况可靠性测试；
• 射频 / 高压专用探针台：适配射频芯片、SiC 功率器件、存储芯片专项电性验证。

从芯片流片研发，到量产良率管控，再到失效分析，全流程都绕不开探针台这一精密测试桥梁。

芯片制造最后一步晶圆测试，全靠探针台完成电性检测。探针扎点接触晶圆焊盘，检测每颗芯片短路、漏电、导通性能。一台稳定的探针台，直接决定整片晶圆良品率。一直以来被进口设备垄断，随着国内技术的不断创新突破，国产设备如今完全替代进口，且性价比更高。
